CAXA CAPP工艺图表2023-三维接口

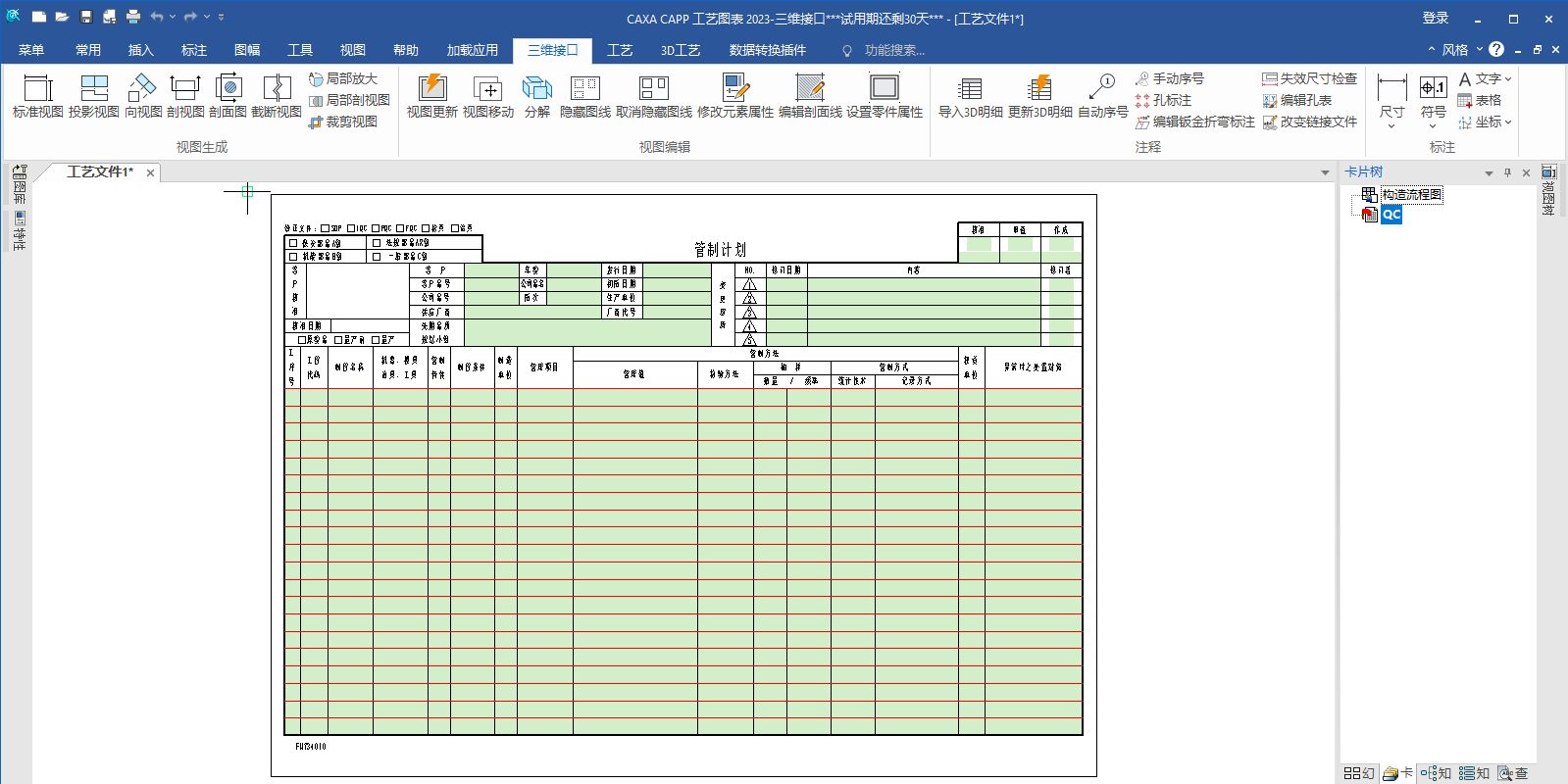

　　CAXA CAPP 工艺图表三维接口为CAXA CAPP工艺图表产品的一个功能模块，该模块运行在CAXA CAPP 工艺图表产品上。三维接口主要用于利用三维模型准确生成二维工程图纸。主要包括：读入由三维零件、装配模型，根据用户的需求生成准确的标准视图、自定义视图、剖视图、剖面图。视图生成之后，用户可以根据自己实际情况对视图进行修改，如移动视图、打散视图、更新视图。并且可以对它们重新定位、添加标注和文字，从而很快生成一个准确的工程图。

　　三维接口支持文件格式包括：

　　CAXA实体设计：ICS

　　ACIS：*.sat

　　Parasolid：*.X_T

　　Step ap203/214：*.stp，*.step

　　IGES：*.igs，*.iges

　　Solidworks：*.sldprt，*.sldasm

　　UG：*.prt

　　Inventor：*.ipt，*.iam

　　Pro/E：*.prt，*.asm

　　CATIA V4：*.model

　　CATIA V5：*.catpart，*.catproduct

　　软件特色：

　　1.图文并茂 快捷高效

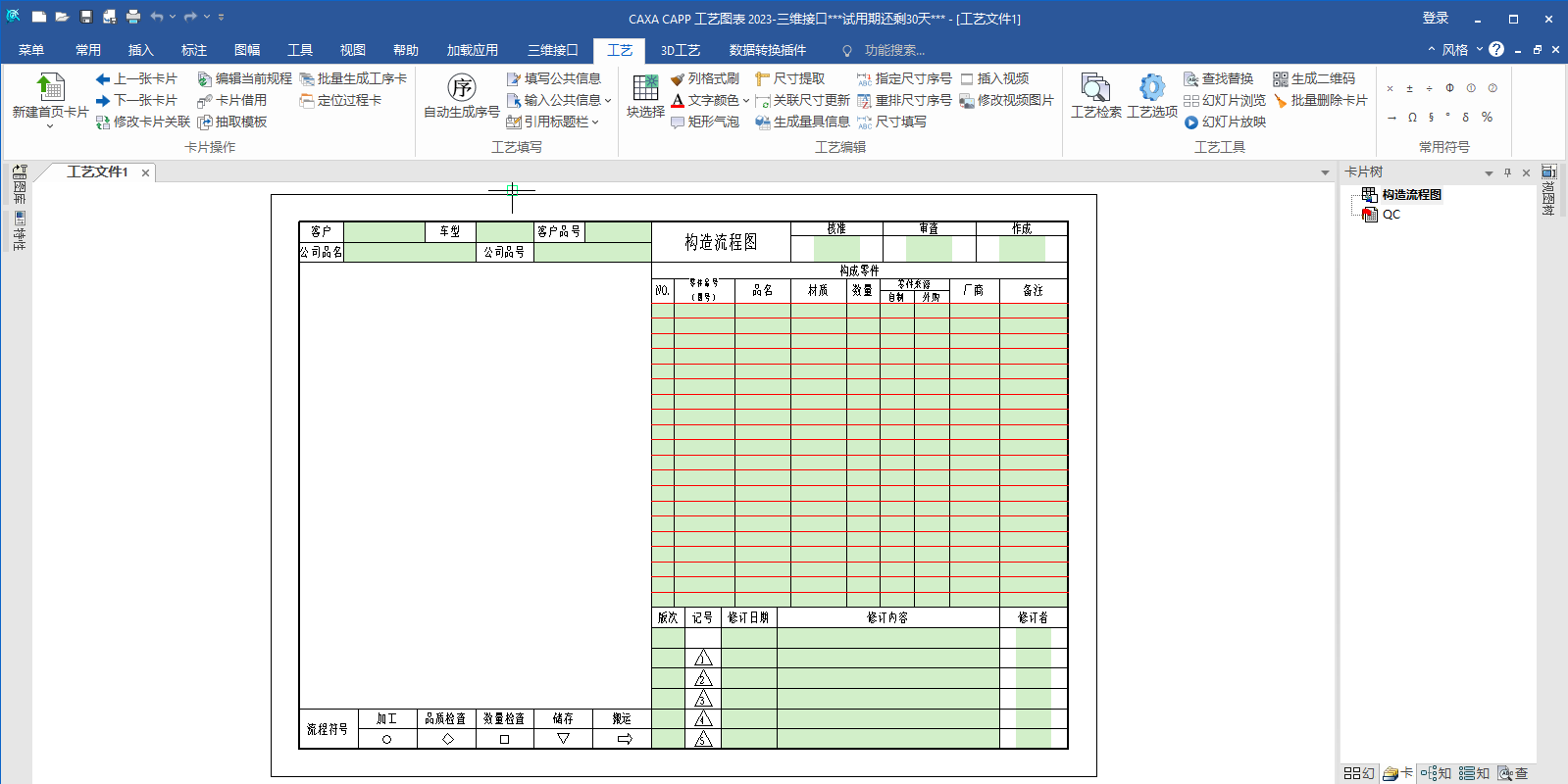

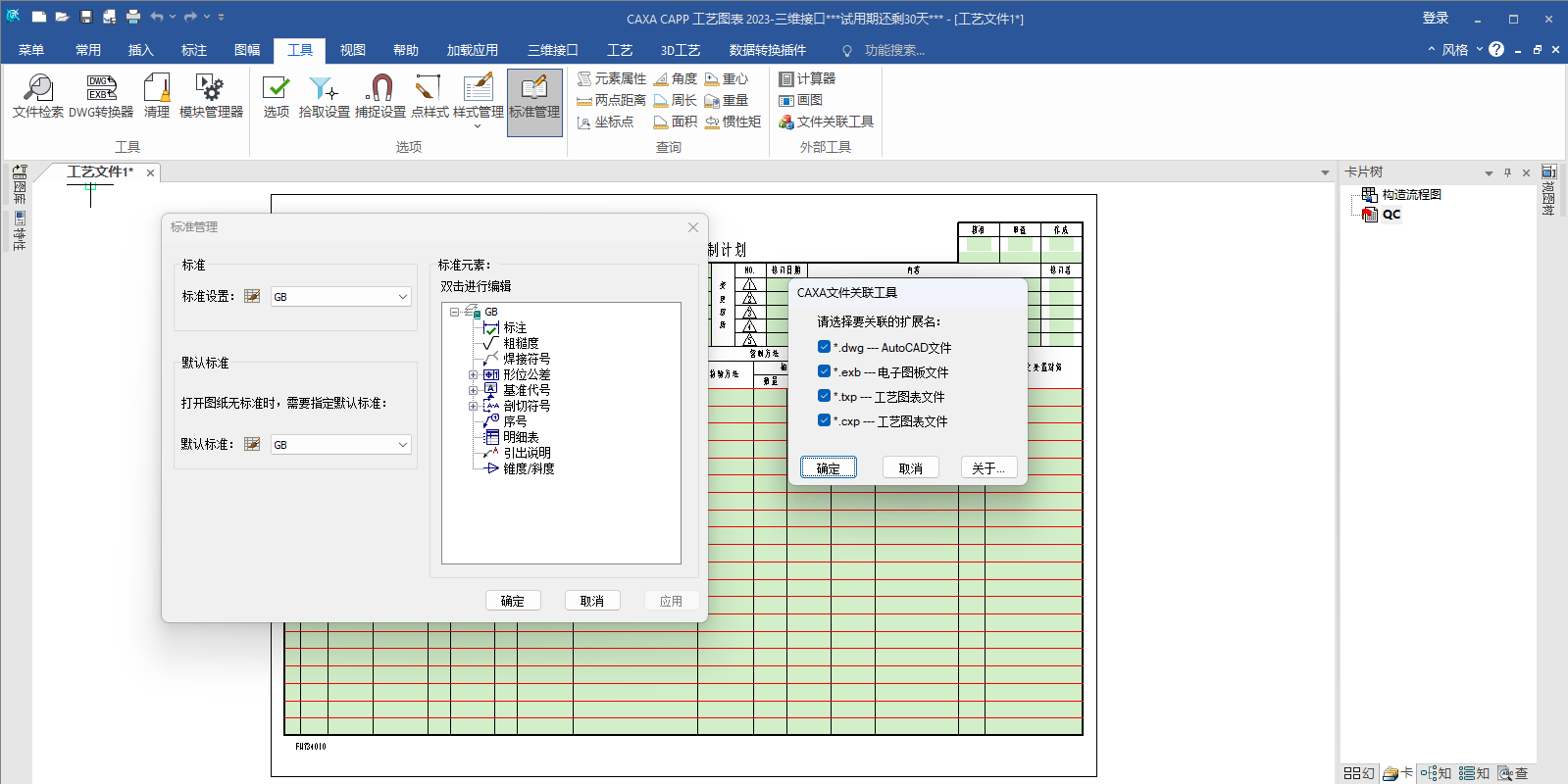

　　拥有Office+CAD双重能力，既有办公软件在文字处理方面的优势，又有CAD在图形处理方面的优势，除了直接绘制图形，还可以插入dwg、dxf、exb等格式图形，插入后可以直接编辑。同时还可以直接填写如粗糙度、形位公差等CAD工程符号。卡片编制所见即所得，更符合国内企业工艺卡片编制的习惯。

　　2.数据关联 知识沉淀

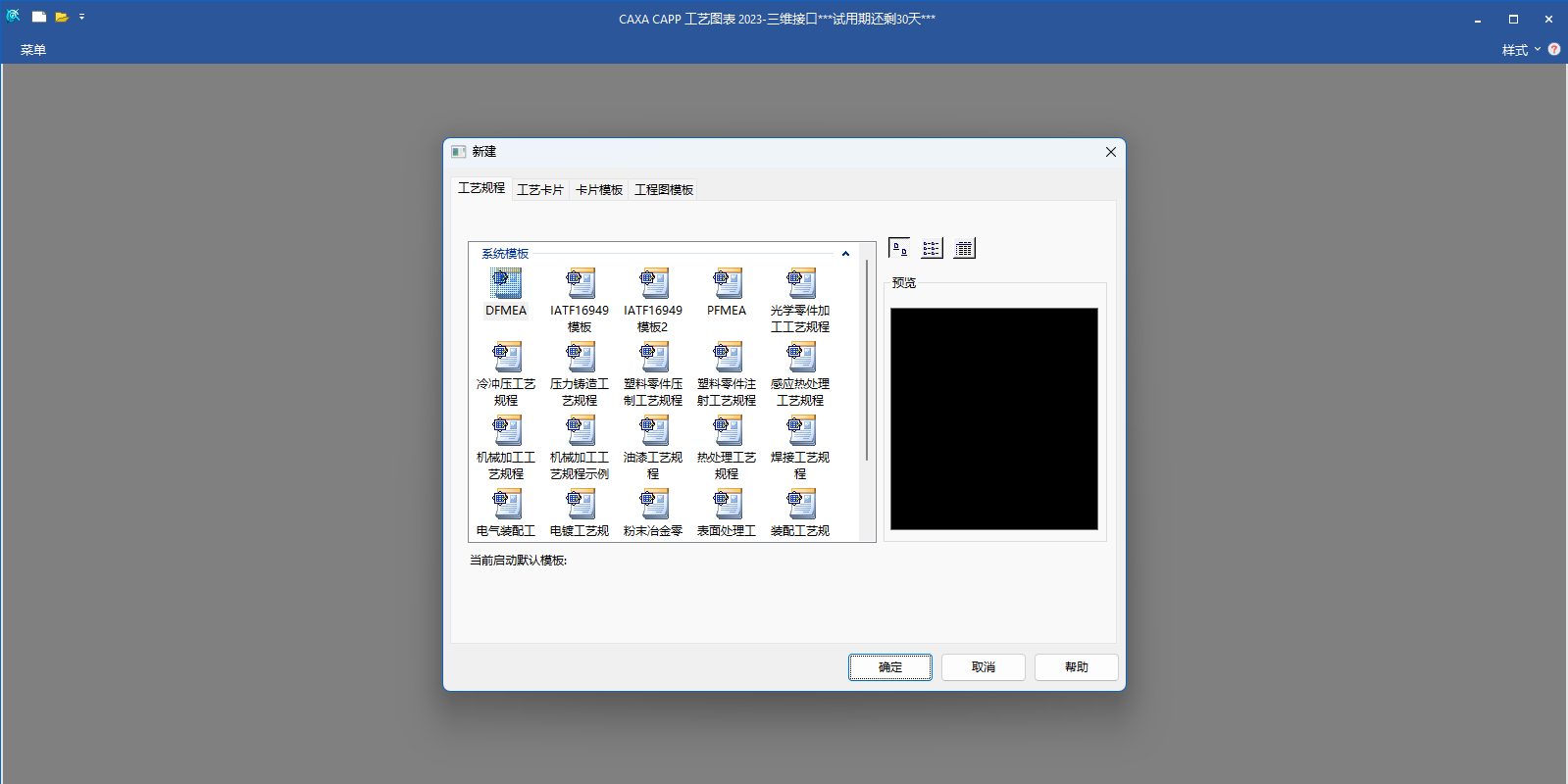

　　通过数据关联，做到一处录入、多处应用，一处修改、全部更新。提供各种行业工艺卡片模板及常用工艺知识信息。方便的工艺知识库管理以及典型工艺的应用，更加方便企业典型工艺知识的沉淀及重用。

　　3.承前启后 集成贯通

　　工艺图表作为快速的工艺编制工具，既能承接各类设计数据，又能为PDM\ERP\MES等系统提供所需的结构化工艺信息，为企业数据和业务的贯通提供必要的支撑。

　　4.IATF16949模块：聚焦行业,专业规范

　　针对汽车零部件行业及其他行业，CAXA提供IATF16949专业功能模块，可以通过关联驱动，快速生成过程流程图、潜在失效模式及后果分析(FMEA卡片)、控制计划、作业指导书和检验卡片等，并保持内在的数据关联关系。同时企业可沉淀、积累FMEA经验，支持FMEA中RPN和AP值的自动计算。
